SchichtenModell

Idee:

  • Kommunikation wird in einzelne Schichten zerlegt
  • Schichten sind unabhängig voneinander
  • Fehler können in unterschiedlichen Schichten auftreten (und sollten dort behoben werden)

Beispiel:

  • zwischenmenschliche Kommunikation
    • Schallausbreitung (Luft, Telephon,...)
    • Gespräch (bin ich angesprochen?)
    • Sprache (Deutsch, Hindi,...)
    • Handlungsanweisung

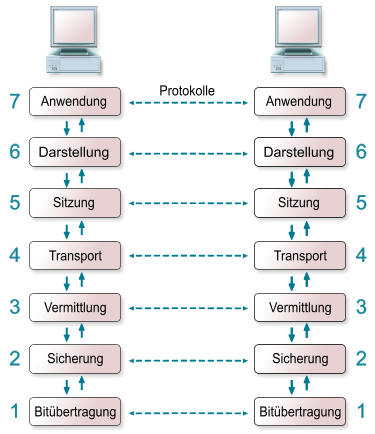

OSI-Schichtenmodell

  • Open System Interconnection
  • ISO-Standard (ISO 7498-1)
  • Genau definierte Interfaces zwischen den einzelnen Schichten
  • 7-Schichten
  • OSI-Modell

Layer-1 : physikalische Übertragung

  • "Kabel"
  • "Funk" (W-Lan)
  • ...

Layer-2 : data link

gruppierung der bits in logische frames

  • "ethernet"
  • "ppp"
  • "MAC-routing"
  • ...

Layer-3 : network

Weiterleiten (Routing) der Datenpakete in einem Netzwerk über mehrere (logische) Hops ("IP-routing")

  • "IPv4", "IPv6"
  • "ICMP"

Layer-4 : transport

Transport von Daten zwischen 2 Punkten (Sender/Empfänger): Segmentierung, Desegmentierung

Multiplexen zwischen mehreren Streams (port#)

Layer-5 : application
